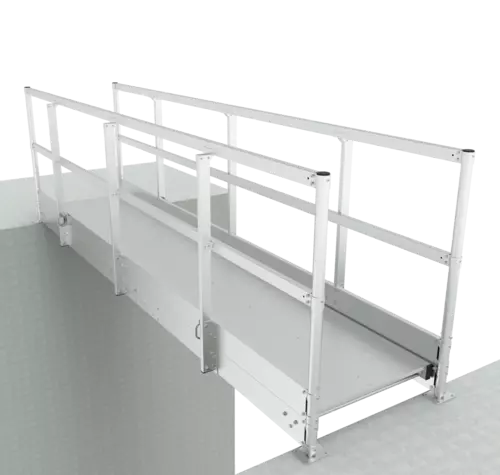

Sur un chantier, une tranchée, une fouille ou une zone en contrebas peut rapidement devenir un obstacle à la circulation des équipes. La passerelle de franchissement en caillebotis acier permet de créer un passage stable au-dessus d'une zone à franchir, tout en s'adaptant aux contraintes du terrain.

Sa conception associe une ossature légère en aluminium à un plancher en caillebotis acier galvanisé antidérapant. Les pieds réglables sur 150 mm permettent de compenser les irrégularités du sol lors de la mise en place. Avec une charge admissible de 300 kg, elle est adaptée au passage des opérateurs et au transport de matériel ou d'outillage.

Disponible en plusieurs longueurs utiles, elle constitue une solution pertinente pour aménager temporairement un cheminement sur les chantiers du BTP et des travaux publics.

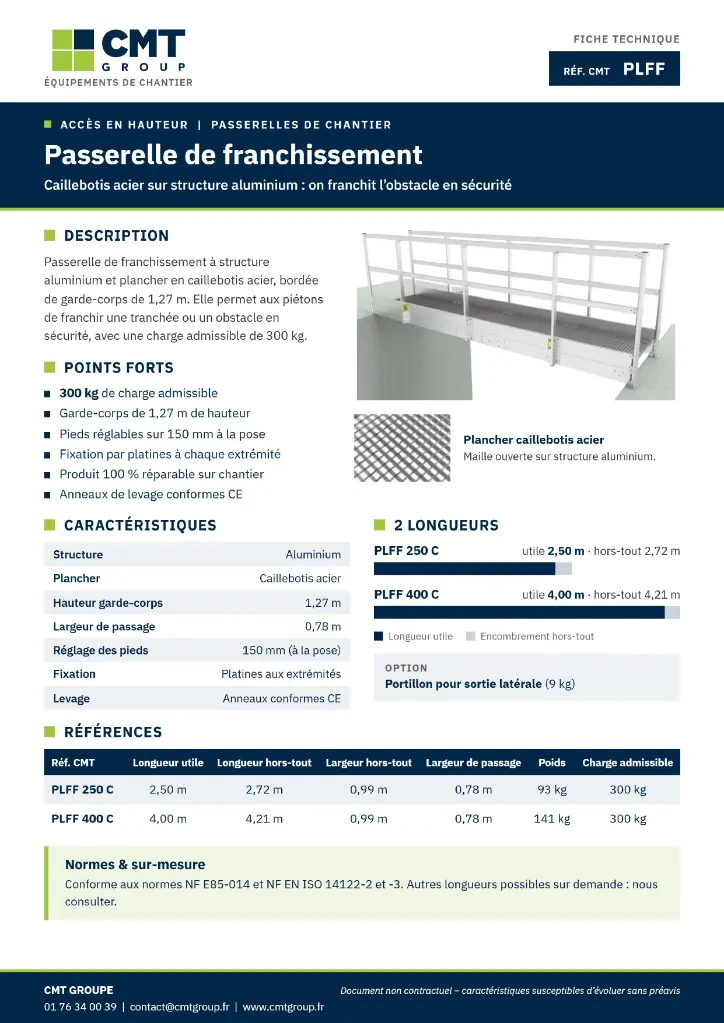

Caractéristiques techniques de la passerelle de franchissement en caillebotis acier galvanisé

• Structure : ossature en aluminium
• Plancher : caillebotis en acier galvanisé antidérapant
• Charge admissible : 300 kg
• Réglage des pieds : 150 mm
• Manutention : 4 anneaux de levage intégrés
• Fixation : platines de fixation à chaque extrémité
• Longueurs utiles disponibles : 2,50 m et 4 m

Les avantages de l'installation d'une passerelle de franchissement en caillebotis acier

Franchir une zone difficile sans interrompre la circulation : Lorsque les équipes doivent traverser une tranchée, une fouille ou une zone de travail, la mise en place d'un passage dédié évite de multiplier les cheminements improvisés. La passerelle crée un point de franchissement clairement identifié et adapté à la circulation des opérateurs.

Un plancher conçu pour l'usage extérieur : Le caillebotis acier galvanisé antidérapant offre une surface de passage adaptée aux conditions rencontrées sur chantier. Sa structure ajourée permet également l'évacuation de l'eau et limite la présence d'eau stagnante sur le plancher.

Une mise à niveau adaptée au terrain : Les pieds peuvent être ajustés sur 150 mm, ce qui permet de corriger les différences de niveau et de positionner la passerelle plus facilement sur un terrain irrégulier.

Une manutention facilitée : Les 4 anneaux de levage intégrés permettent de prévoir la manutention de la passerelle par grutage. Les platines situées aux extrémités permettent également de réaliser sa fixation une fois positionnée.

Applications

Cette passerelle de franchissement peut être utilisée notamment pour :

• franchir des tranchées et fouilles de chantier
• créer un passage au-dessus d'une zone de travaux
• sécuriser temporairement la circulation des équipes sur un chantier
• permettre le passage entre deux zones présentant une différence de niveau
• aménager un cheminement provisoire lors de travaux de terrassement ou de réseaux
• faciliter les déplacements des opérateurs sur des zones où la circulation au sol est interrompue.

Elle s'adresse notamment aux entreprises de BTP, travaux publics, terrassement, réseaux et maintenance, ainsi qu'aux équipes intervenant sur des chantiers nécessitant des cheminements temporaires.

Sécurité et mise en œuvre

La passerelle doit être installée sur un support adapté et conformément aux conditions prévues pour son utilisation. Les possibilités de réglage des pieds permettent d'adapter la mise en place au terrain, mais ne dispensent pas de vérifier la stabilité de l'installation avant son utilisation.

La charge admissible de 300 kg doit être respectée et la fixation aux extrémités doit être réalisée lorsque la configuration du chantier le nécessite.

Pour compléter un dispositif de circulation et d'accès sur chantier, découvrez également nos solutions d'accès en hauteur, notamment les passerelles, saut de loup et équipements d'accès.

FAQ

• À quoi sert une passerelle de franchissement ?

Elle permet de créer un passage sécurisé au-dessus d'une zone qu'il n'est pas possible de franchir directement à pied, comme une tranchée, une fouille ou une zone de travaux.

• Quelle est la charge admissible de cette passerelle de franchissement ?

La passerelle de franchissement possède une charge admissible de 300 kg.

• Le sol de la passerelle de franchissement est-il antidérapant ?

Oui. Le plancher est constitué d'un caillebotis en acier galvanisé antidérapant, adapté aux conditions d'utilisation rencontrées sur chantier.

• Peut-on installer la passerelle de franchissement sur un terrain irrégulier ?

Les pieds sont réglables sur 150 mm, ce qui permet d'adapter la hauteur de la passerelle aux variations du terrain lors de sa mise en place.

• Comment déplacer la passerelle de franchissement sur le chantier ?

La passerelle dispose de 4 anneaux de levage permettant sa manutention par grutage. Il est ainsi possible de la déplacer et de la positionner à l'aide des moyens de levage adaptés au chantier.

• Quelles longueurs sont disponibles pour cette passerelle de franchissement ?

La passerelle est proposée avec une longueur utile de 2,50 m ou 4 m, selon la configuration choisie.
