Équerre réglable pour platelage en tunnel – EPT001

Une solution adaptable pour les cheminements piétonniers en tunnel

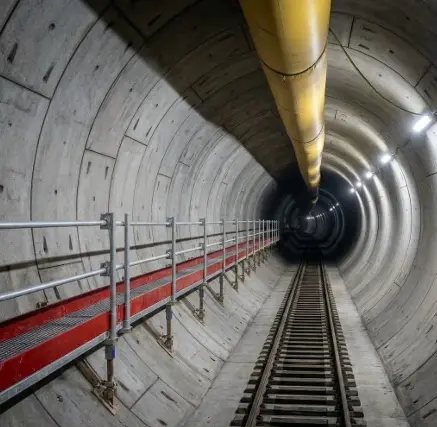

L’équerre réglable pour platelage en tunnel EPT001 de CMT Groupe est conçue pour aménager un cheminement piétonnier latéral sécurisé dans les tunnels en cours de creusement ou de construction, avant la réalisation de la chaussée ou de la voie définitive.

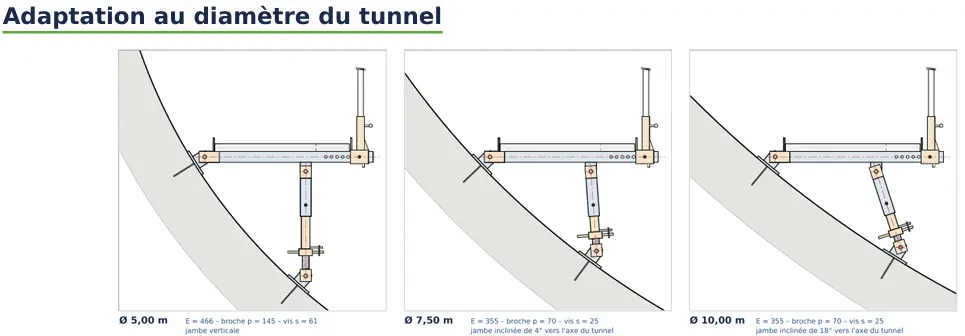

Grâce à son système de réglage, cette équerre de support de platelage s’adapte aux tunnels de 5 à 10 mètres de diamètre et aux parois présentant une inclinaison comprise entre 30° et 60° par rapport à l’horizontale. Elle permet de créer une passerelle latérale tout en laissant le radier libre pour la circulation des engins et du train de chantier.

Une équerre de tunnel réglable et polyvalente

L’équerre EPT001 est composée d’un bras porte-plancher, d’un coulisseau porte-potelet, d’une jambe de force réglable et de deux platines de fixation orientables.

Son système de réglage permet d’ajuster la position de la structure en fonction de la géométrie du tunnel et de la largeur souhaitée du platelage. Une seule référence couvre une large plage de diamètres, simplifiant ainsi le choix du matériel pour les chantiers de travaux souterrains.

Le bras porte-plancher est compatible avec les planchers d’échafaudage à crochets standard pour tube de diamètre 48,3 mm. La largeur du platelage est réglable de 450 à 600 mm, par pas de 25 mm, sur sept positions.

Les avantages de l’équerre EPT001

• Adaptabilité : conçue pour les tunnels de 5 à 10 m de diamètre et les parois inclinées de 30° à 60°.

• Réglage précis : jambe de force télescopique avec broches de réglage et vérin à vis pour ajuster la géométrie de l’installation.

• Compatibilité chantier : réception des planchers d’échafaudage standard à crochets pour tube Ø 48,3 mm.

• Préparation du garde-corps : fourreau intégré pour potelet de diamètre 25 mm, avec vis de blocage.

• Fixation sur voussoirs : deux platines orientables par équerre, avec trous oblongs pour ancrages M12 compatibles avec les douilles adaptées.

• Manutention facilitée : masse d’environ 14 kg par équerre.

• Résistance et durabilité : fabrication en acier S355 avec galvanisation à chaud.

Les broches imperdables contribuent à sécuriser les opérations de réglage. L’écrou du vérin à vis est également conçu pour limiter le risque de desserrage sous l’effet des vibrations.

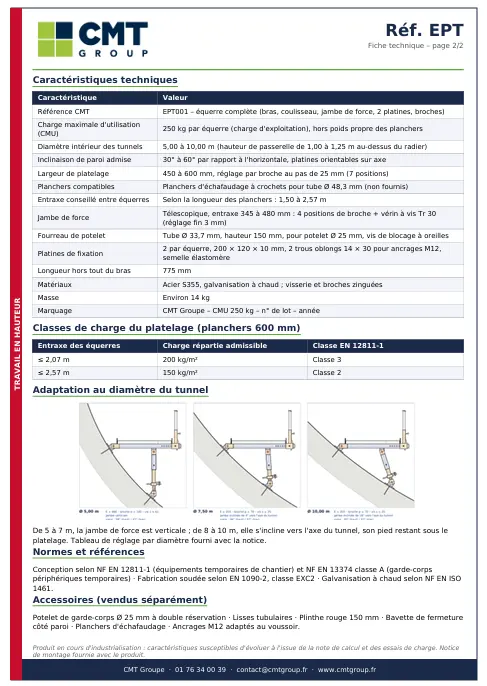

Caractéristiques techniques

• Référence fabricant : EPT001

• Désignation : équerre réglable pour platelage en tunnel

• Diamètre intérieur des tunnels : 5 à 10 m

• Inclinaison des parois : 30° à 60° par rapport à l’horizontale

• Charge maximale d’utilisation (CMU) : 250 kg par équerre, hors poids propre des planchers

• Largeur du platelage : 450 à 600 mm

• Réglage de largeur : 7 positions, par pas de 25 mm

• Compatibilité des planchers : planchers d’échafaudage à crochets pour tube Ø 48,3 mm

• Entraxe conseillé entre équerres : de 1,50 à 2,57 m, selon la longueur des planchers

• Jambe de force : télescopique, avec 4 positions de broche et vérin à vis Tr 30

• Longueur hors tout du bras : 775 mm

• Fixations : deux platines par équerre, prévues pour des ancrages M12

• Matériau : acier S355 galvanisé à chaud

• Masse : environ 14 kg

Une solution pour les chantiers de travaux souterrains

L’équerre EPT001 s’adresse aux entreprises de travaux publics, aux entreprises de construction de tunnels et aux professionnels intervenant sur des chantiers souterrains. Elle constitue une solution de support pour la mise en place de cheminements piétonniers provisoires le long des parois du tunnel, en phase de creusement ou de construction.

Sa conception réglable facilite l’adaptation du platelage à la configuration du tunnel et contribue à optimiser l’organisation des circulations sur le chantier.

Accessoires disponibles

Les équipements suivants sont proposés séparément, selon les besoins du chantier :

• Potelets de garde-corps Ø 25 mm à double réservation

• Lisses tubulaires

• Plinthes rouges de 150 mm

• Bavettes de fermeture côté paroi

• Planchers d’échafaudage compatibles

• Ancrages M12 adaptés aux voussoirs

La configuration complète doit être définie en fonction du tunnel, du support et des exigences du chantier.

Normes et conception

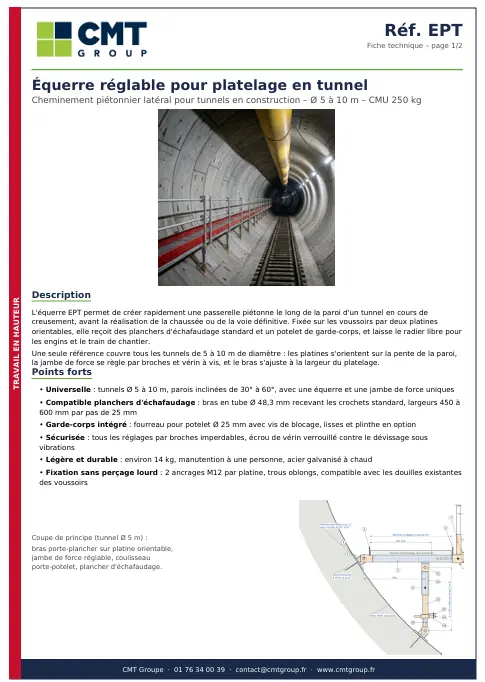

La conception de l’équerre s’appuie sur les références suivantes, indiquées dans la fiche technique :

• NF EN 12811-1 : équipements temporaires de chantier

• NF EN 13374, classe A : garde-corps périphériques temporaires

• EN 1090-2, classe EXC2 : fabrication des structures métalliques

• NF EN ISO 1461 : galvanisation à chaud

Important : le produit est en cours d’industrialisation. Ses caractéristiques sont susceptibles d’évoluer à l’issue de la note de calcul et des essais de charge. La notice de montage fournie avec le produit doit être respectée.

Demander un devis pour l’équerre de platelage en tunnel EPT001

Vous recherchez une solution réglable pour aménager un cheminement piétonnier latéral dans un tunnel en construction ? Contactez CMT Groupe pour obtenir des informations techniques et un devis adapté à votre projet.
